Водогрейные котлы ПТВМ 30;50;100 МВт (жидкое топливо)

Котлы ПТВМ производительностью: 30; 50; 100 МВт.


Котлы водогрейные ПТВМ предназначены для установки в отопительных котельных в качестве основного источника теп-лоснабжения для получения горячей воды температурой 150°С, используемой в системах отопления, горячего водоснаб-жения промышленного и бытового назначения и на ТЭЦ.

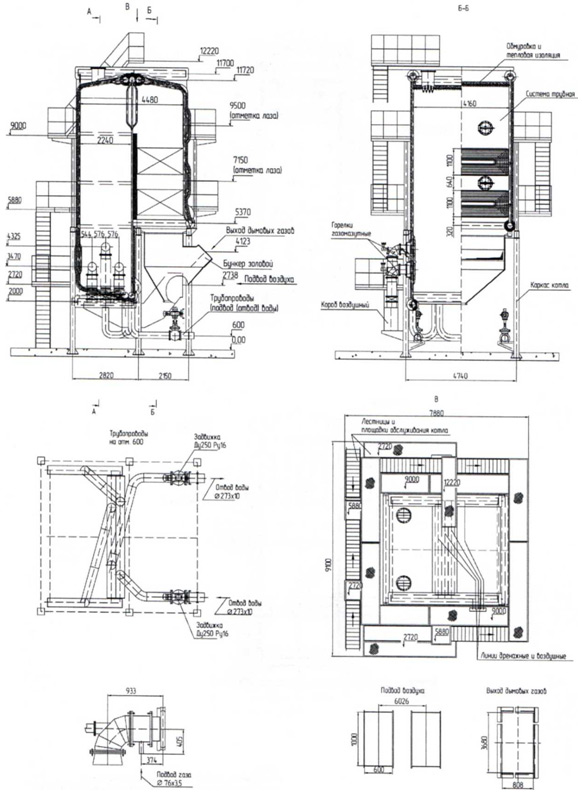

Технические характеристики котлов ПТВМ-30


Котел - прямоточный с П-образной сомкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами 060x3 мм, расположенными с шагом S=64 мм, и оборудована шестью газомазутными горелками МГМГ-6, установ-ленными встречно на боковых стенках.

Конвективные поверхности нагрева расположены в конвективном газоходе с боковыми стенками, экранированными тру-бами 083x3,5 мм, которые являются стояками конвективных секций, выполненных из труб 028x3 мм. Задняя стенка кон-вективного газохода экранирована трубами 60x3 мм. Трубная система котла ПТВМ-30 опирается на каркасную раму на от-метке 5,14 м.

Диапазон регулирования нагрузки котлов 30 -100% от номинальной производительности. Изменение теплопроизводительности котла осуществляется изменением числа работающих горелок. Расход воды через котел должен поддерживать-ся постоянным, при изменении тепловой нагрузки изменяется разность температур воды на входе и выходе из котла.

По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответ-ствующей производительности.

Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наружных отложений с труб конвективных поверхностей нагрева.


Технические характеристики
ПТВМ-30
Теплопроизводительность   номинальная, МВт (Гкал/ч)
35 (30)
Вид топлива
газ/мазут
Дазление воды на входе в котел, не более, МПа
1,6
Давление воды на выходе из котла, не менее, МПа
1,0
Температура воды на входе, °С
70
Температура воды на выходе, °С
150
Гидравлическое сопротивление, МПа
0,25
Диапазон регулирования теплогзоиззодительности по отношению к минальной, %
30-100
Расход воды, т/ч
372
Расход топлива, м/ч-газ/кг/ч-мазут
3880/3700
Температура уходящих газов, °С, газ/мазут
155/230
Полный назначенный срок службы, лет, не менее
15 лет
КПД котла, %, не менее, газ/мазут
92,2/89,5

- возможно изготовление котла на давление 2,5

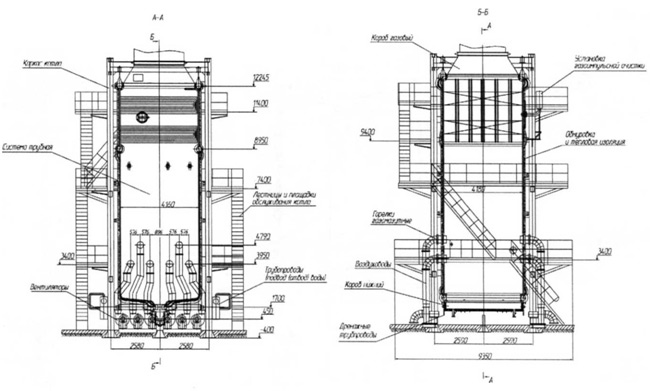

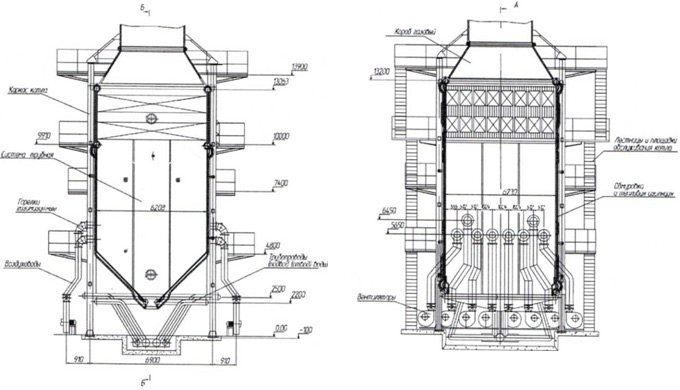

Технические характеристики котлов ПТВМ-50 и ПТВМ-100


Котлы ПТВМ-50 и ПТВМ-100 могут эксплуатироваться как в основном режиме, так и в пиковом (для подогрева сетевой воды) соответственно от 70 до 150°С и от 110 до 150°С.

Котлы имеют башенную компоновку: над вертикальной топочной камерой располагается конвективная поверхность на-грева. Топочная камера экранирована трубами 060x3 мм.     Конвективная поверхность нагрева котлов ПТВМ-100 состоит из восьми пакетов, а котла ПТВМ-50 - из четырех пакетов. Набирается из U-образных ширм из труб 028x3 мм. Боковые сте-ны конвективного газохода закрыты трубами 083x3,5 с шагом 128 мм и являются одновременно стояками конвективных полусекций. Трубные системы котлов подвешиваются к каркасу за верхние коллекторы и свободно расширяются вниз.

Котёл ПТВМ-50 оборудован 12 газомазутными горелками МГМГ-6 - по шесть с каждой стороны. Котёл ПТВМ-100 оборудован 16 газомазутными горелками МГМГ-8 - по восемь с каждой стороны. Каждая горелка снабжена индивидуальным ду-тьевым вентилятором.
По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответ-ствующей производительности.

Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наруж-ных отложений с труб конвективных поверхностей нагрева.

Котлы имеют облегченную натрубную обмуровку и теплоизоляцию, поставляются без обшивки. Обмуровочные и изоляци-онные материалы в комплект поставки не входят.


Технические характеристики
ПТВМ-50
ПТВМ-100
Теплопроизводительность номинальная, МВт (Гкал/ч)
58,2 (50)
116,3 (100)
Вид топлива
газ
Давление воды на входе в котел, не более, МПа
1,6
Давление воды на выходе из котла, не менее, МПа
1,0
Температура воды на входе, °С (основной/пиковый)
70 / 110
Температура воды на выходе, °С
150
Гидравлическое сопротивление, МПа
0,25
0,25
Диапазон регулирования теплопроизводительности по отно-шению к номинальной,%
30-100
Расход воды, т/ч, (основной/пиковый)
618/1230
1235/2460
Удельный расход условного топлива, м3/МВт ч
132
134
Полный назначенный срок службы, лет, не менее
20 лет
КПД котла, %, не менее,
92,8
90,1

Комплектация
ПТВМ-50
ПТВМ-100
Горелка (по согласованию)
МГМГ-6 (12шт)
МГМГ-8 (16шт)


ПТВМ-30 (КВ-ГМ-35-150)



ПТВМ-50 (КВ-ГМ-58,2-150)



ПТВМ-100 (КВ-ГМ-116,3-150)
