Деаэраторы. Деаэрационные колонки. Охладители выпара

Деаэраторы атмосферного давления

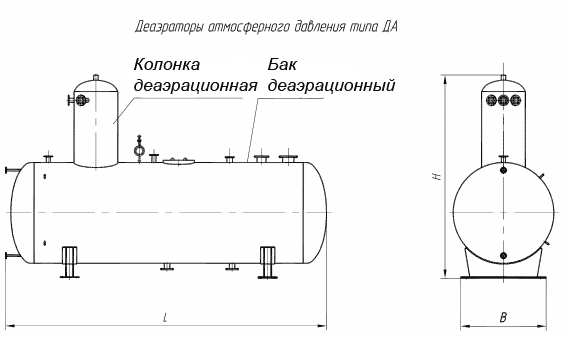

Предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Деаэратор состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, установленный на опорах, одна из которых неподвижная. На баке установлена деаэрационная колонка. Деаэрационная колонка представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство-гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. В деаэраторах применена двухступенчатая схема дегазации: первая-струйная, вторая-барботажная.

Во всех деаэраторах - обе ступени дегазации размещены в деаэрационной колонке.

Наименование изделия	Краткая техническая характеристика
Наименование изделия	Давление, МПа	Вместимость полезная, м ³	Среда	Температура среды, ^oС	Габариты (LxBxH), мм	Масса, кг
Деаэратор атмосферного Давления ДА-1	0,12	0,45	вода, пар	104,2	955x950x2205	645
Деаэратор атмосферного Давления ДА-3	0,12	1,0	вода, пар	104,2	1275x1295x2482	756
Деаэратор атмосферного Давления ДА-5/2	0,12	2,0	вода, пар	104,2	2335x1616x3640	1365
Деаэратор атмосферного Давления ДА-5/4	0,12	4,0	вода, пар	104,2	3325x1616x3650	1600
Деаэратор атмосферного Давления ДА-5/8	0,12	8,0	вода, пар	104,2	5230x1420x2400	2090
Деаэратор атмосферного Давления ДА-10/4	0,12	4,0	вода, пар	104,2	3325х1616х3350	1630
Деаэратор атмосферного Давления ДА-10/8	0,12	8,0	вода, пар	104,2	5230x1420x2400	2310
Деаэратор атмосферного Давления ДА-15/4	0,12	4,0	вода, пар	104,2	3325x1616x3770	1700
Деаэратор атмосферного Давления ДА-15/8	0,12	8,0	вода, пар	104,2	6820x1616x3760	2189
Деаэратор атмосферного Давления ДА-25/8	0,12	8,0	вода, пар	104,2	6820x1616x3210	2740
Деаэратор атмосферного Давления ДА-50/15	0,12	15,0	вода, пар	104,2	5805x2230x4135	4223
Деаэрац. колонка КДА-5	0,12	-	вода, пар	104,2	диам 512x2100	208,7
Деаэрац. колонка КДА-10	0,12	-	вода, пар	104,2	диам 512x2100	208,56
Деаэрац. колонка КДА-15	0,12	-	вода, пар	104,2	диам 512x2250	270
Деаэрац. колонка КДА-25	0,12	-	вода, пар	104,2	диам 720x2790	333,5
Деаэрац. колонка КДА-50	0,12	-	вода, пар	104,2	диам 1016x2050	574
Деаэрац. колонка КДА-100	0,12	-	вода, пар	104,2	диам 1016x2050	580
Гидрозатвор для ДА 5-25	0,12	-	вода, пар	-	1460x495x5930	183
Гидрозатвор для ДА 50-100	0,12	-	вода, пар	-	1500x495x5950	296,3
Охладитель выпара ОВА-2	в трубн. сист. 0,5; в корп. 0,12	-	вода, пар	в трубн. сист. 40-50; в корп. 104,2	1150x516x580	229
Охладитель выпара ОВА-8	в трубн. сист. 0,5; в корп. 0,12	-	вода, пар	в трубн. сист. 40-50; в корп. 104,2	2860x516x580	355
Охладитель выпара Вакуумный ОВВ-2	в трубн. сист. 0,5; в корп. 0,01-0,12	-	вода, пар	в трубн. сист. 10-80; в корп. 40-104,2	1100x485x625	175

Деаэратор	ДА 50/25	ДА 100/25	ДА 100/50	ДА 200/50
Производительность номинальная, т/ч	50	100	100	200
Давление рабочее избыточное, МПа	0,12	0,02	0,12	0,02
Температура деаэрированной воды,°C	104,2	104,2	104,2	104,2
Габариты (LxBxH), мм	8100х2500х4450	8100х2500х4650	11600х2820х4700	26000х3100х4700
Масса, кг	6500	6700	10750	14700
